اگر روی شیلنگ دستگاه عبارت 1/2″ نوشته شده، نباید انتظار داشته باشید قطر بیرونی آن ۱۲٫۷ میلیمتر باشد. در بسیاری ا شیلنگهای صنعتی، این عدد به قطر داخلی اشاره میکند؛ یعنی مسیر عبور سیال. ضخامت لاستیک، لایههای تقویتکننده و روکش باعث میشوند قطر بیرونی بزرگتر باشد. اشتباهگرفتن همین دو اندازه میتواند به خرید شیلنگ نامناسب، انتخاب اتصال ناسازگار یا توقف دوباره دستگاه منجر شود.
جدول سایز شیلنگ صنعتی زمانی کاربرد دارد که بدانید عدد روی محصول چه چیزی را نشان میدهد. در این راهنما، تبدیل اینچ به میلیمتر، تفاوت قطر داخلی و خارجی، روش اندازهگیری با کولیس و خواندن علائمی مانند DN و Dash Size را بررسی میکنیم؛ با تمرکز بر اطلاعاتی که برای انتخاب و سفارش دقیق لازم دارید.
سایز شیلنگ صنعتی به کدام قطر اشاره میکند؟
در بیشتر شیلنگهای لاستیکی انتقال آب، هوا، روغن و بسیاری از شیلنگهای هیدرولیک، سایز اصلی بر مبنای قطر داخلی معرفی میشود. بااینحال، این قاعده را نباید بدون بررسی به تمام محصولات انعطافپذیر تعمیم داد؛ برای مثال، بسیاری از تیوبهای پنوماتیک بر اساس قطر خارجی انتخاب میشوند.
سه اندازه اصلی را از یکدیگر جدا کنید:
| مشخصه | علامت رایج | مفهوم و کاربرد |
|---|---|---|
| قطر داخلی | ID | قطر مسیر عبور سیال؛ مؤثر در سرعت جریان و افت فشار |
| قطر خارجی | OD | اندازه بیرونی شیلنگ؛ مهم برای فضای نصب، بست و اتصال |
| ضخامت دیواره | Wall Thickness | فاصله سطح داخلی تا بیرونی دیواره؛ شامل ساختار لایهها |
دو شیلنگ با قطر داخلی یکسان ممکن است قطر خارجی متفاوتی داشته باشند. برای مثال، شیلنگ آب و شیلنگ هیدرولیک با سایز اسمی مشابه، لزوماً در یک بست یا اتصال قابل استفاده نیستند.
بنابراین، عبارت «شیلنگ نیماینچ» شروع شناسایی محصول است. برای تأیید سفارش، نوع شیلنگ، سری سازنده و مشخصات اتصال هم باید معلوم باشند.
تبدیل اینچ به میلیمتر چگونه انجام میشود؟
هر اینچ دقیقاً برابر با ۲۵٫۴ میلیمتر است. برای تبدیل، اندازه اینچی را در این عدد ضرب کنید:
اندازه بر حسب میلیمتر = اندازه بر حسب اینچ × ۲۵٫۴
برای تبدیل معکوس نیز اندازه میلیمتری را بر ۲۵٫۴ تقسیم کنید. این ضریب، تبدیل دقیق واحد طول است و به برند یا کاربرد شیلنگ بستگی ندارد.
برای نمونه:
- یکدوم اینچ: ۰٫۵ × ۲۵٫۴ = ۱۲٫۷ میلیمتر
- سهچهارم اینچ: ۰٫۷۵ × ۲۵٫۴ = ۱۹٫۰۵ میلیمتر
- یکویکچهارم اینچ: ۱٫۲۵ × ۲۵٫۴ = ۳۱٫۷۵ میلیمتر
اما یک تفاوت مهم وجود دارد: نتیجه این محاسبه، تبدیل عدد اینچی است؛ قطر واقعی محصول باید از جدول ابعادی همان سازنده و با توجه به تلرانس تولید مشخص شود.
جدول سایز شیلنگ صنعتی؛ اینچ به میلیمتر
جدول زیر برای تبدیل اندازههای اینچی کاربرد دارد. وجود یک اندازه در جدول به معنی تولید آن در تمام خانوادههای شیلنگ نیست.
| سایز اینچی | نحوه خواندن | معادل دقیق میلیمتر |
|---|---|---|
| 1/8″ | یکهشتم اینچ | ۳٫۱۷۵ |
| 3/16″ | سهشانزدهم اینچ | ۴٫۷۶۲۵ |
| 1/4″ | یکچهارم اینچ | ۶٫۳۵ |
| 5/16″ | پنجشانزدهم اینچ | ۷٫۹۳۷۵ |
| 3/8″ | سههشتم اینچ | ۹٫۵۲۵ |
| 1/2″ | یکدوم اینچ | ۱۲٫۷ |
| 5/8″ | پنجهشتم اینچ | ۱۵٫۸۷۵ |
| 3/4″ | سهچهارم اینچ | ۱۹٫۰۵ |
| 7/8″ | هفتهشتم اینچ | ۲۲٫۲۲۵ |
| 1″ | یک اینچ | ۲۵٫۴ |
| 1 1/4″ | یکویکچهارم اینچ | ۳۱٫۷۵ |
| 1 1/2″ | یکونیم اینچ | ۳۸٫۱ |
| 1 3/4″ | یکوسهچهارم اینچ | ۴۴٫۴۵ |
| 2″ | دو اینچ | ۵۰٫۸ |
| 2 1/2″ | دوونیم اینچ | ۶۳٫۵ |
| 3″ | سه اینچ | ۷۶٫۲ |
| 3 1/2″ | سهونیم اینچ | ۸۸٫۹ |
| 4″ | چهار اینچ | ۱۰۱٫۶ |
| 5″ | پنج اینچ | ۱۲۷ |
| 6″ | شش اینچ | ۱۵۲٫۴ |
| 8″ | هشت اینچ | ۲۰۳٫۲ |
| 10″ | ده اینچ | ۲۵۴ |
| 12″ | دوازده اینچ | ۳۰۴٫۸ |
در سفارش، بهتر است کسر اینچی را همراه با واحد بنویسید. ثبت «۱/۲» بدون علامت اینچ، مخصوصاً در متن راستبهچپ یا فایل اکسل، احتمال بدخوانی را افزایش میدهد. عبارت «قطر داخلی نیماینچ» روشنتر است.

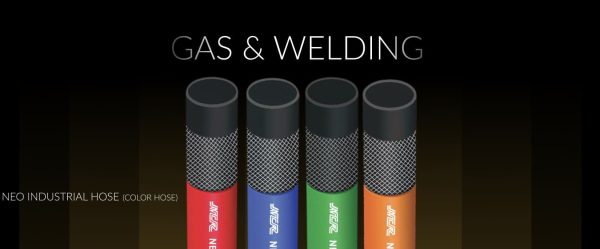

چرا شیلنگ نیماینچ را گاهی ۱۲ یا ۱۳ میلیمتر مینامند؟
در بازار و بعضی کاتالوگها، اندازهها بهصورت گردشده یا اسمی بیان میشوند. به همین دلیل ممکن است کنار سایز نیماینچ، عدد ۱۲، ۱۲٫۷ یا ۱۳ دیده شود. این نامگذاریها بهتنهایی ثابت نمیکنند که قطر واقعی محصولات یکسان است.
اگر اتصال نسبت به ابعاد شیلنگ حساس باشد، اختلاف کوچک هم اهمیت پیدا میکند. محصولی که واقعاً قطر داخلی ۱۲ میلیمتر دارد، صرفاً به دلیل نزدیکی عدد نباید جای شیلنگ ۱۲٫۷ میلیمتری تأیید شود.
هنگام مقایسه دو پیشنهاد فروش، این سه مورد را بخواهید: سایز اسمی، قطر داخلی اعلامشده در دیتاشیت و تلرانس مجاز. سپس سازگاری اتصال را برای همان سری بررسی کنید.
DN روی شیلنگ چه معنایی دارد؟
DN نشانه اندازه اسمی است؛ نباید آن را بدون بررسی، برابر با قطر اندازهگیریشده با کولیس در نظر گرفت. ارتباط DN با قطر داخلی به استاندارد و خانواده محصول بستگی دارد.
برای مثال، Continental در معرفی شیلنگ غذایی BLAUDIECK SUPER از اندازههای اسمی داخلی DN 19 تا DN 100 استفاده میکند. این نمونه نشان میدهد نباید جدول DN لولههای فولادی را برای تمام شیلنگها به کار برد.
اگر روی شیلنگ DN درج شده است، نام برند و سری محصول را هم بخوانید. جدول همان محصول مشخص میکند قطر داخلی، قطر خارجی و محدوده تحمل ساخت چقدر است. DN بهتنهایی اطلاعات لازم برای انتخاب بست، پوسته پرس یا سرشیلنگ را نمیدهد.

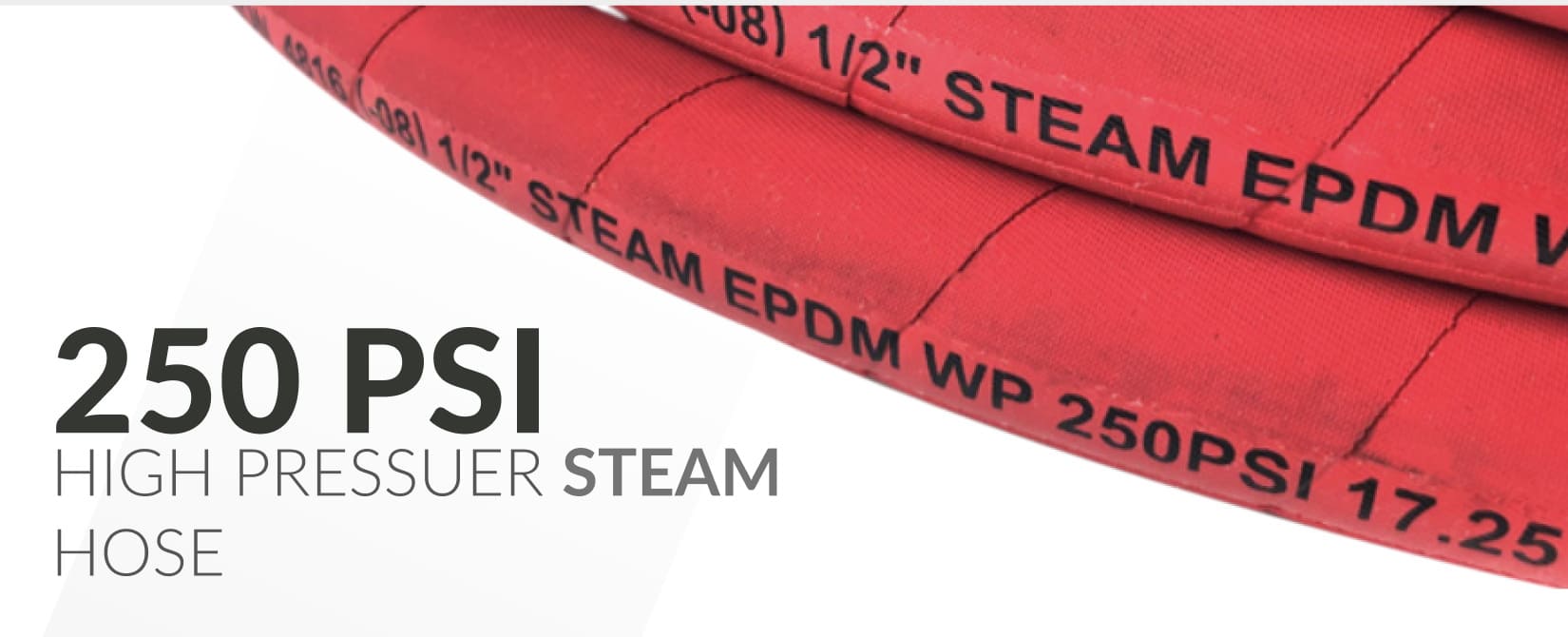

کد Dash Size در شیلنگ هیدرولیک چگونه خوانده میشود؟
در بسیاری از خانوادههای شیلنگ هیدرولیک، اندازه با کدهایی مانند -4، -6 یا -8 معرفی میشود. در این روش متداول، عدد نشاندهنده تعداد شانزدهمهای اینچ برای قطر داخلی اسمی است.
برای مثال، -8 یعنی ۸/۱۶ اینچ، معادل نیماینچ.
| کد متداول Dash | اندازه اینچی متناظر | تبدیل دقیق به میلیمتر |
|---|---|---|
| -4 | 1/4″ | ۶٫۳۵ |
| -6 | 3/8″ | ۹٫۵۲۵ |
| -8 | 1/2″ | ۱۲٫۷ |
| -10 | 5/8″ | ۱۵٫۸۷۵ |
| -12 | 3/4″ | ۱۹٫۰۵ |
| -16 | 1″ | ۲۵٫۴ |
| -20 | 1 1/4″ | ۳۱٫۷۵ |
| -24 | 1 1/2″ | ۳۸٫۱ |
| -32 | 2″ | ۵۰٫۸ |
این روش استثنا دارد؛ برخی خانوادههای شیلنگ و کدگذاری اتصالات از قواعد دیگری پیروی میکنند. بنابراین، کد Dash را در کنار شماره کامل محصول تفسیر کنید. از روی -8 نمیتوان فشار کاری، تعداد لایه تقویتکننده یا سازگاری با یک اتصال خاص را تعیین کرد.

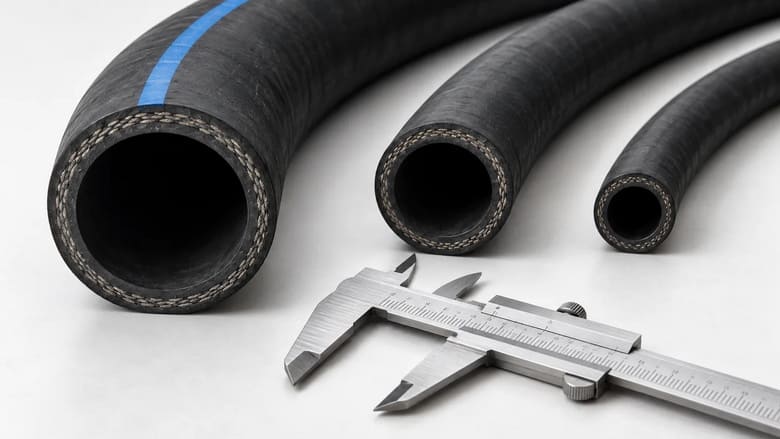

قطر داخلی شیلنگ را چگونه با کولیس اندازه بگیریم؟
برای شناسایی اولیه یک نمونه بدون نوشته، کولیس از خطکش مناسبتر است؛ به شرطی که شیلنگ هنگام اندازهگیری تغییر شکل ندهد.
ابتدا دستگاه را متوقف و فشار محبوس را تخلیه کنید. شیلنگ باید از نظر دما و سیال باقیمانده برای بررسی ایمن باشد. اتصال تحت فشار را برای اندازهگیری باز نکنید.
سپس یک انتهای آزاد، تمیز و سالم را بررسی کنید. دهانهای که مدتها روی سرشیلنگ کشیده شده، متورم است یا زیر بست تغییر شکل داده، نماینده مناسبی از قطر اولیه نیست.
فکهای داخلی کولیس را داخل دهانه قرار دهید و آرام باز کنید تا با دیواره تماس پیدا کنند. فشار بیشتر، لاستیک را جابهجا میکند و عدد بزرگتری نشان میدهد.
اندازه را در دو جهت عمود بر هم بخوانید. اگر اعداد اختلاف محسوسی دارند، دهانه ممکن است بیضی یا آسیبدیده باشد. در این حالت، اندازهگیری یک بخش سالم دیگر یا مراجعه به مشخصات سازنده لازم است.
در پایان، عدد را با جدول تبدیل و دیتاشیت مقایسه کنید. اندازهگیری مثلاً نزدیک ۱۹ میلیمتر میتواند سرنخی برای سایز سهچهارم اینچ باشد، اما جای بررسی سری، تلرانس و وضعیت نمونه را نمیگیرد.
اگر دو سر شیلنگ پرس شده باشد، چطور سایز را پیدا کنیم؟
در یک مجموعه پرسشده، سوراخ قابلمشاهده در انتهای اتصال ممکن است از قطر داخلی شیلنگ کوچکتر باشد. اندازهگرفتن این سوراخ و ثبت آن بهعنوان ID شیلنگ، خطای رایجی است.
در این وضعیت، ابتدا نوشته روی بدنه، تگ مجموعه، کد اتصال و سوابق خرید را بررسی کنید. عکس واضح از نوشتهها و هر دو سر اتصال نیز به شناسایی کمک میکند.
بازکردن یا بریدن یک مجموعه سالم صرفاً برای اندازهگیری، اولین راهحل نیست. اگر نمونه فرسوده برای بررسی فنی در اختیار دارید، جداسازی آن باید توسط فرد آشنا با ساختار مجموعه انجام شود.
آیا قطر داخلی از روی قطر خارجی قابل تشخیص است؟

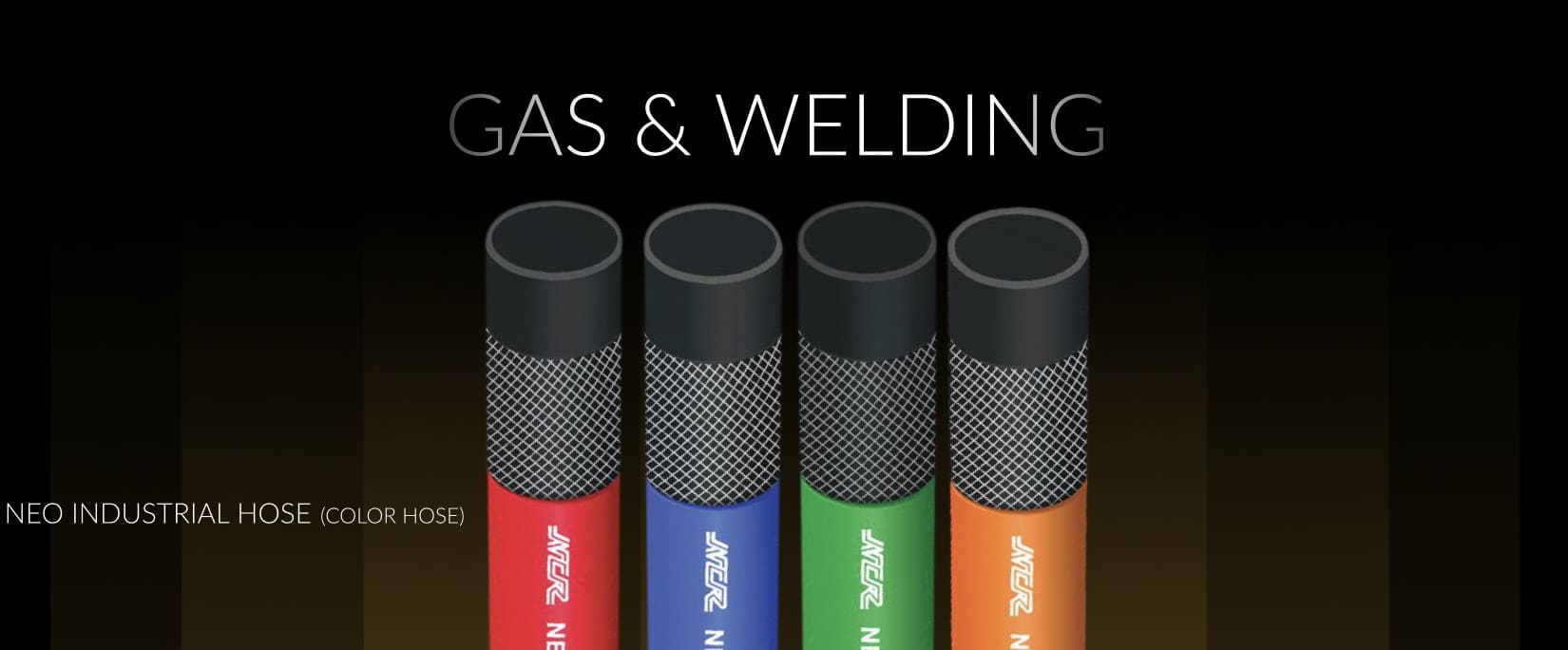

قطر خارجی بهتنهایی کافی نیست. ضخامت لایه داخلی، تقویتکنندهها و روکش میان خانوادهها و حتی سریهای یک برند متفاوت است.
برای یک مقطع گرد با دیواره یکنواخت، رابطه هندسی زیر برقرار است:
قطر داخلی = قطر خارجی − دو برابر ضخامت دیواره
مثلاً اگر OD برابر ۲۰ و ضخامت دیواره ۳ میلیمتر باشد، ID برابر ۱۴ میلیمتر خواهد بود. مشکل عملی این است که ضخامت واقعی معمولاً مشخص نیست و نمیتوان آن را از ظاهر حدس زد.
در شیلنگهای فرسوده، سایش داخلی یا تورم نیز اندازهها را تغییر میدهد. بنابراین، انتخاب محصول جدید فقط با اندازهگیری قطر بیرونی نمونه قدیمی قابل اتکا نیست.
شیلنگ، تیوب پنوماتیک و رزوه اتصال را با هم اشتباه نگیرید
عبارت «سایز ۸» میتواند به محصولات متفاوتی اشاره کند. در بسیاری از تیوبهای پنوماتیک، عدد ۸ قطر خارجی را نشان میدهد؛ در یک شیلنگ صنعتی ممکن است منظور قطر داخلی باشد.
همچنین در نوشتهای مانند 8×6 باید ترتیب ابعاد از کاتالوگ مشخص شود. اگر سازنده ترتیب را OD×ID معرفی کرده باشد، قطر خارجی ۸ و داخلی ۶ میلیمتر است؛ این ترتیب برای تمام فروشندگان و محصولات یکسان فرض نمیشود.
سایز رزوه هم موضوع جداگانهای است. اتصال موسوم به نیماینچ الزاماً قطر خارجی رزوهای برابر با ۱۲٫۷ میلیمتر ندارد. نوع رزوه، گام، مخروطی یا موازیبودن و روش آببندی باید شناسایی شوند.
در استعلام، اندازه شیلنگ و مشخصات اتصال را در دو بخش جدا بنویسید. این کار احتمال تحویل مجموعهای با شیلنگ درست و اتصال اشتباه را کاهش میدهد.
چرا قطر داخلی در عملکرد دستگاه اهمیت دارد؟
قطر داخلی مستقیماً بر سطح عبور جریان اثر میگذارد. در دبی ثابت، کوچکشدن این سطح باعث افزایش سرعت متوسط سیال میشود و میتواند افت فشار را بیشتر کند.
برای درک اندازه اثر، کاهش قطر داخلی از ۱۲٫۷ به ۹٫۵۲۵ میلیمتر، سطح مقطع را حدود ۴۴ درصد کاهش میدهد. با فرض دبی ثابت، سرعت متوسط تقریباً ۷۸ درصد بیشتر میشود. این محاسبه صرفاً هندسی است؛ افت فشار واقعی به طول مسیر، سیال، اتصالات و شرایط جریان هم وابسته است.
از طرف دیگر، انتخاب قطر بزرگتر همیشه بهترین تصمیم نیست. وزن، شعاع خمش، فضای نصب، هزینه اتصال و نیاز دستگاه هم باید بررسی شوند.
برای جایگزینی، ابتدا مشخصات طراحی یا مجموعه قبلی تأییدشده را مبنا قرار دهید. اگر هدف تغییر قطر برای رفع افت فشار است، کل مسیر بررسی شود؛ ممکن است محدودیت اصلی داخل یک کوپلینگ یا شیر باشد.
آیا دو شیلنگ همسایز قابل جایگزینی هستند؟
برابری قطر داخلی فقط یکی از شرطهاست. برای تأیید جایگزینی، فشار کاری، دمای سیال، جنس لایه داخلی، مقاومت در برابر محیط و سازگاری اتصال نیز اهمیت دارند.

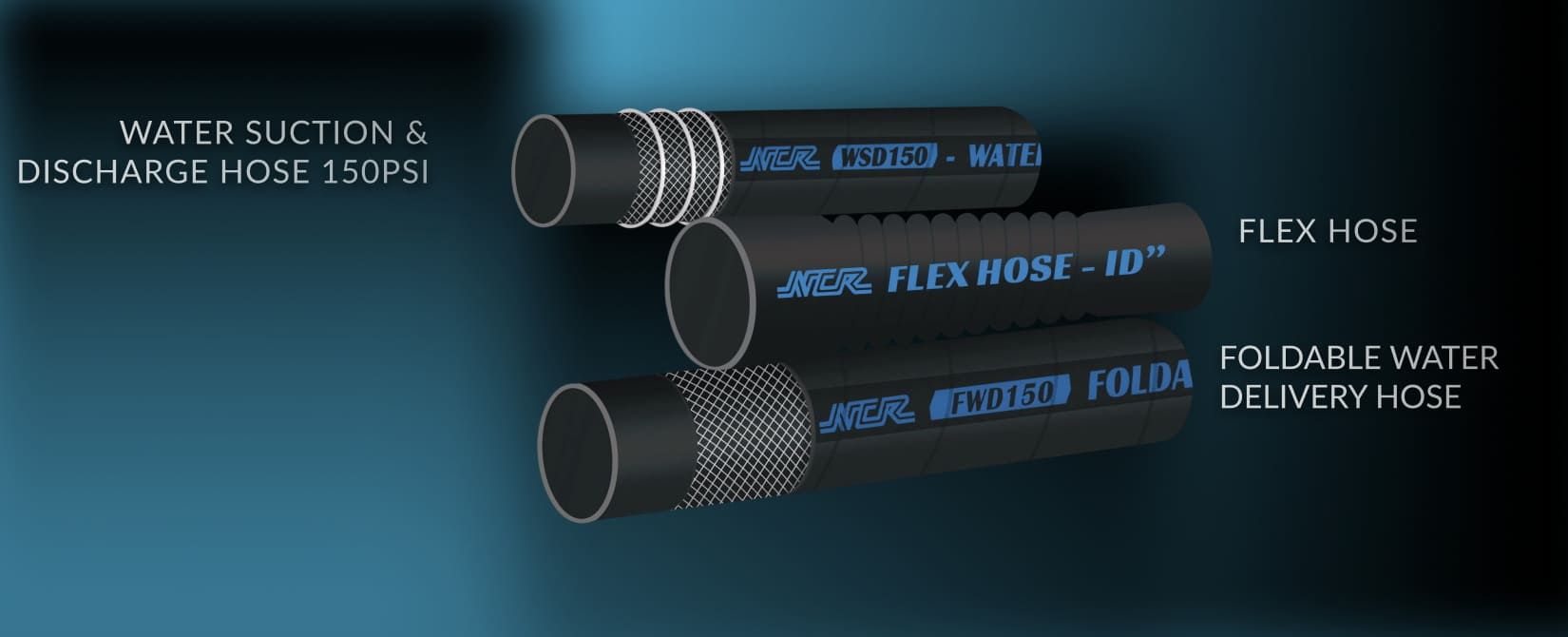

شیلنگ آب، بخار، مواد شیمیایی و سندبلاست ممکن است اندازه یکسانی داشته باشند، اما ساختار و کاربردشان متفاوت است. Continental نیز خانوادههای شیلنگ صنعتی را بر اساس کاربردهای مختلف تفکیک میکند.
در شیلنگ مکش، مقاومت در برابر خلأ و جمعشدن دیواره مطرح است. در سندبلاست، مقاومت سایشی و الزامات الکتریکی اهمیت دارند. در صنایع غذایی، جنس سطوح در تماس با محصول و شرایط شستوشو باید کنترل شوند.
فشار ترکیدگی هم جای فشار کاری را نمیگیرد. عدد بالاتر روی دیتاشیت را بدون خواندن عنوان ستون، مبنای بهرهبرداری قرار ندهید.
یک مثال آموزشی از اشتباه هنگام سفارش
فرض کنید واحد تعمیرات، قطر بیرونی شیلنگ فرسوده را حدود ۱۹ میلیمتر اندازه گرفته و درخواست «شیلنگ سهچهارم اینچ» ثبت کرده است. پس از تحویل، مشخص میشود شیلنگ جدید داخل بست قبلی قرار نمیگیرد و با اتصال موجود هم سازگار نیست.
در بررسی بعدی روشن میشود قطر داخلی نمونه قبلی نزدیک نیماینچ بوده؛ عدد ۱۹ میلیمتر به قطر خارجی آن مربوط میشده است.
راه اصلاح، انتخاب بست بزرگتر یا جا زدن اجباری اتصال نیست. باید مشخصات شیلنگ قبلی، فشار و دما، جنس، ابعاد و اتصال دوباره تطبیق داده شوند.
این سناریوی فرضی نشان میدهد حتی یک اندازهگیری درست، اگر با عنوان اشتباه ثبت شود، میتواند سفارش را از ابتدا منحرف کند.
برای انتخاب شیلنگ، دانستن سایز فقط بخشی از مشخصات خرید است. اگر قصد خرید شیلنگ انسیآر (NCR)، سل (SEL)، سوپرلاس (SUPERLAS) یا شلنگ آلفاگاما (ALFAGOMMA) را دارید، قطر داخلی و خارجی را در کاتالوگ همان مدل بررسی کنید؛ دو شیلنگ همسایز از سریهای مختلف ممکن است ضخامت دیواره و الزامات اتصال متفاوتی داشته باشند. در انتخاب شیلنگ سندبلاست نیز علاوه بر قطر داخلی، مقاومت سایشی، فشار کاری و سازگاری با کوپلینگ دستگاه اهمیت دارد. جدول سایز شیلنگ صنعتی به تشخیص اندازه کمک میکند، اما برای تأیید خرید باید مشخصات همان محصول با شرایط کار دستگاه تطبیق داده شود.
